Nachbau Gamma Disk Interface
Beiträge zu meinem Gamma Disk Interface Nachbau Projekt
- Details
- Geschrieben von: Lord Luxor
- Kategorie: Nachbau Gamma Disk Interface
- Zugriffe: 1428
Meinen ersten ZX Spectrum hatte ich mit zwei Disketten Interfaces ausgestattet. Er hatte das Opus Discovery I und ein Gamma Interface.
Das Gamma war ein seltenes Interface und heute kaum mehr zu bekommen. Umso schöner war es, als ich auf eine Webseite stieß, auf der sowohl die Dateien für die Herstellung der Platinen, als auch die benötigte Teileliste zur Verfügung gestellt wurden.
Hier einen ganz herzlichen Dank an Klaus-Peter Casper, der sich die Mühe gemacht hat, die ganzen Informationen zusammenzustellen, ohne die dieses Projekt nicht realisierbar gewesen wäre. Sorry, Klaus-Peter, dass ich vergessen hatte das hier zu erwähnen.
Die Teile sind auch alle noch erhätlich, lediglich der Floppy Controller ist etwas schwieriger zu bekommen. Die Teileliste sagt hier, es muss ein SAB1793 sein. Es gibt auch den FDC1793. Ich werde diesen auch mal testen, da eigentlich der SAB1793 zum FDC1793 kompatibel sein soll.
Mit den Platinendateien bin ich zu einer Platinenfabrik in China - online natürlich - und habe diese beauftragt die Platinen zu erstellen. Das Interface besteht aus 3 Platinen, Platine mit der Steuerlogik für die Floppy, Platine für den Druckeranschluss und Joystick-Port und die Busplatine. Ja das Gamma hatte auch eine Druckerschnittstelle und einen Kempston-kompatiblen Joystick-Anschluss.
Die Platinen waren innerhalb 2 Tagen fertig, ich musste pro Platine 5 Stück nehmen, das war die kleinste Größe. Alle zusammen, mit einer zusätzlichen Platine für eine Composite-Mod Platine, also insgesamt 20 Platinen, kam ich auf gerade einmal 20 Euro. Extrem billig. Da lohnte sich auch die Express-Lieferung, denn nach 3 weiteren Tagen waren die Platinen da.
Inklusive einem kleinen Geschenk - Klebeband.
Hier die Gamma Disk Platinen
Leider enthielten die Platinendateien keine Aussparungen. Der Hersteller hätte es schneiden können. Also muss man das selbst machen.
So richtiges Werkzeug habe ich da nicht. Einen Dremel mit Trennscheibe und diverse Schleif- und Polieraufsätze. Mein erster Versuch ging etwas daneben. Aber ich denke die Platinen sind trotzdem noch brauchbar. Ist ja nur für mich, auch wenn es mein Ego ankratzt 😀
Die Aussparung für den D-SUB9 Stecker muss ich noch etwas breiter machen und die Kanten etwas schleifen, sowie den Führungsslot am durchgeschleiften Bus einkerben. Den muss ich zum Glück nur einmal machen, denn auch wenn es so aussieht, werden die anderen Flächen angelötet.
Die erste Platine ist bestückt. Bis auf die ICs, die bestücke ich wenn der Floppy Controller da ist.
Der D-Sub 25 hatte die Aussparung an der falschen Seite, daher musste ich alle Pins um 180° drehen. Zudem sind die Bohrlöcher zu klein für die Pins. Hier habe ich mittels Dremel und einem Schleifaufsatz die Pins angespitzt, bis sie in die Löcher passten.
- Details
- Geschrieben von: Lord Luxor
- Kategorie: Nachbau Gamma Disk Interface
- Zugriffe: 2266
Inzwischen sind die Edge Connector für den Anschluss des Interfaces am Expansions Bus des Spectrums angekommen.
Das Gamma Disk Interface hat einen durchgeschleiften Expansions Bus, der im rechten Winkel angebracht wird. Der Winkel macht es nicht unbedingt einfacher 😀
Aber eine direkte Durchleitung der 54 Anschlüsse würde die Schaltung verkomplizieren.
Um es genauer zu sagen:
Das
Muss im rechten Winkel auf diese
Und muss da durch.
Durch die Aussparung oben soll der Expansion Bus.
Die Diskcontroller Platine fertig gelötet. Die ICs sind noch nicht drauf - unter anderem fehlt mir noch der SAB1793, der die Tage geliefert werden soll.
Die Printer und Joystick Platine fast fertig bestückt. Mir fehlt noch der Sockel für das ROM. Ebenso muss der D-Sub Anschluss eingelötet werden. Hier wie auch beim Anschluss für das Floppy-Kabel hat sich herausgestellt, dass die Pins dicker sind als die Bohrlöcher. Also hieß es hier die Pins anfeilen, bis diese in die Löcher passten. Eine kleine Abwandlung meinerseits, der 7805 Spannungswandler wurde durch einen TSR1-2450 getauscht, zum einen wegen der Stabilität aber auch wegen der reduzierten Wärmeabgabe. Der 7805/TSR1-2450 wandeln die +9V vom Expansionsbus in die für das Floppy-Laufwerk benötigte +5V um. Aus diesem Grund ist das Gamma Disk Interface nicht an einem +2A/B oder +3 nutzbar.
Die Seitenteile des Gehäuses sind zurechtgesägt. Leider muss ich das manuell mit einer Metallsäge machen unter Zuhilfenahme einer Gehre machen, aber es ging. Anprobe - passt.
Interessant wird die Rückseite des Interfaces werden, hier müssen die zwei Öffnungen für die Schnittstellen reingesägt werden.
- Details
- Geschrieben von: Lord Luxor
- Kategorie: Nachbau Gamma Disk Interface
- Zugriffe: 2468
Inzwischen sind die aktiven Komponenten angekommen und ich kann die Platinen endlich richtig bestücken.
Entgegen der ursprünglichen Teileliste habe ich mich anstatt dem SAB1793 Floppy Controller für einen FDC1793 entschieden. Der SAB1793 soll voll kompatibel zum FDC1793 sein, daher sollte der FDC auch funktionieren. Ich werde es dann wohl merken, ob meine Annahme korrekt ist.
Auf der unteren Platine zu sehen das ROM, die PIO und etwas Logik für die Ansteuerung des Parallel- und des Joystickanschlusses. Mittels der Buchsenleiste wird die Verbindung zur oberen Platine hergestellt.

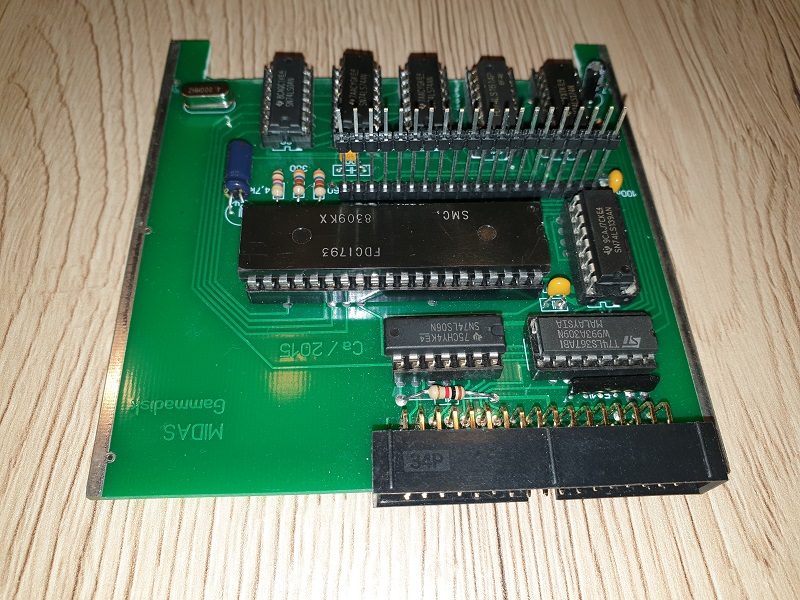

Die obere Platine mit dem Floppy Controller FDC1793.
Ich habe dann zuerst die untere Platine an einem Spectrum angeschlossen, um zu testen, ob das ROM des Gamma Disk Interface eingeblendet wird.
Das sieht ja schon einmal gut aus.
Nun die obere Platine auf die untere stecken und den Spectrum wieder einschalten.
Das sieht auch gut aus.
Jetzt muss ich noch ein Floppykabel und ein Druckerkabel herstellen. Die Teile sind leider noch auf dem Weg.
- Details
- Geschrieben von: Lord Luxor
- Kategorie: Nachbau Gamma Disk Interface
- Zugriffe: 1108
Es ist inzwischen einiges an Zeit ins Land gegangen und durch mehrere Vorfälle wurde das Projekt und auch das übergeordnete Projekt Retrogalerie erstmal auf EIs gelegt.
Nun will ich aber diese Beitragsreihe (fast) zu Ende bringen. Das GAMMA ist fertig bestückt und in sein Gehäuse verbracht. Dazu habe ich das Gehäuse auch noch farblich an den Spectrum angepasst. Nicht schön aber selten 😁
Die Platinen haben zwischenzeitlich eine Überarbeitung bekommen. Herzlichen Dank nochmals an Waldemar für die Arbeit.
Daher habe ich mich entschlossen ein zweites GAMMA zusammenzubauen. Es ist auch soweit schon fertig, es fehlt nur noch das Gehäuse. Also wieder Säge- und Bohrarbeiten.
Das Redesign der Platinen reduziert die Sägearbeiten an den Platinen selbst, da die Aussparungen und die Form des Expansion-Port Adapters schon in den Gerber-Dateien enthalten sind und somit vom PCB-Hersteller entsprechend gesägt werden.
